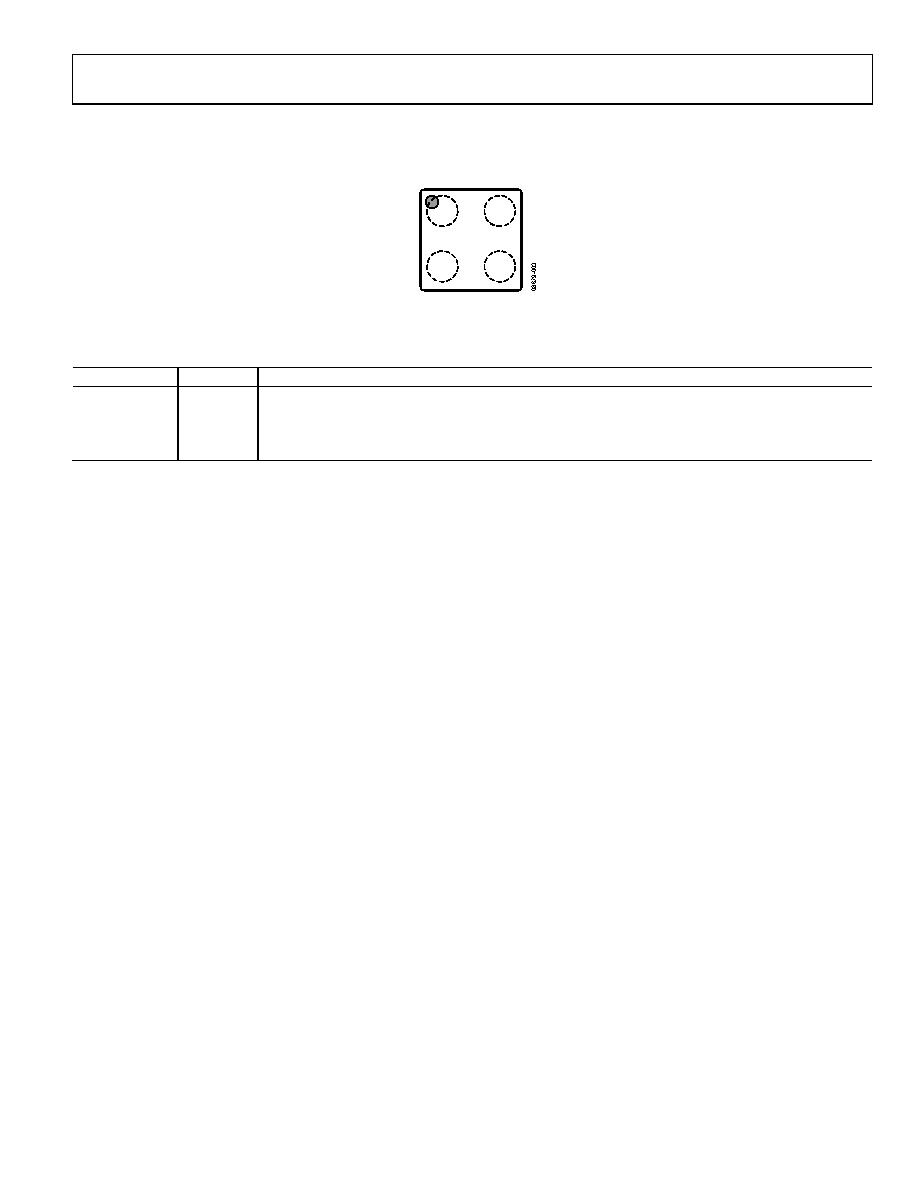

5 / 12 page ![]() ADP195 Rev. 0 | Page 5 of 12 PIN CONFIGURATION AND FUNCTION DESCRIPTIONS VIN VOUT 12 EN A B GND TOP VIEW (Not to Scale) Figure 3. 4-Ball WLCSP Pin Configuration Table 4. Pin Function Descriptions Pin No. Mnemonic Description A1 VIN Input Voltage. A2 VOUT Output Voltage. B1 EN Enable Input. Drive EN high to turn on the switch and drive EN low to turn off the switch. B2 GND Ground. |
|
|
