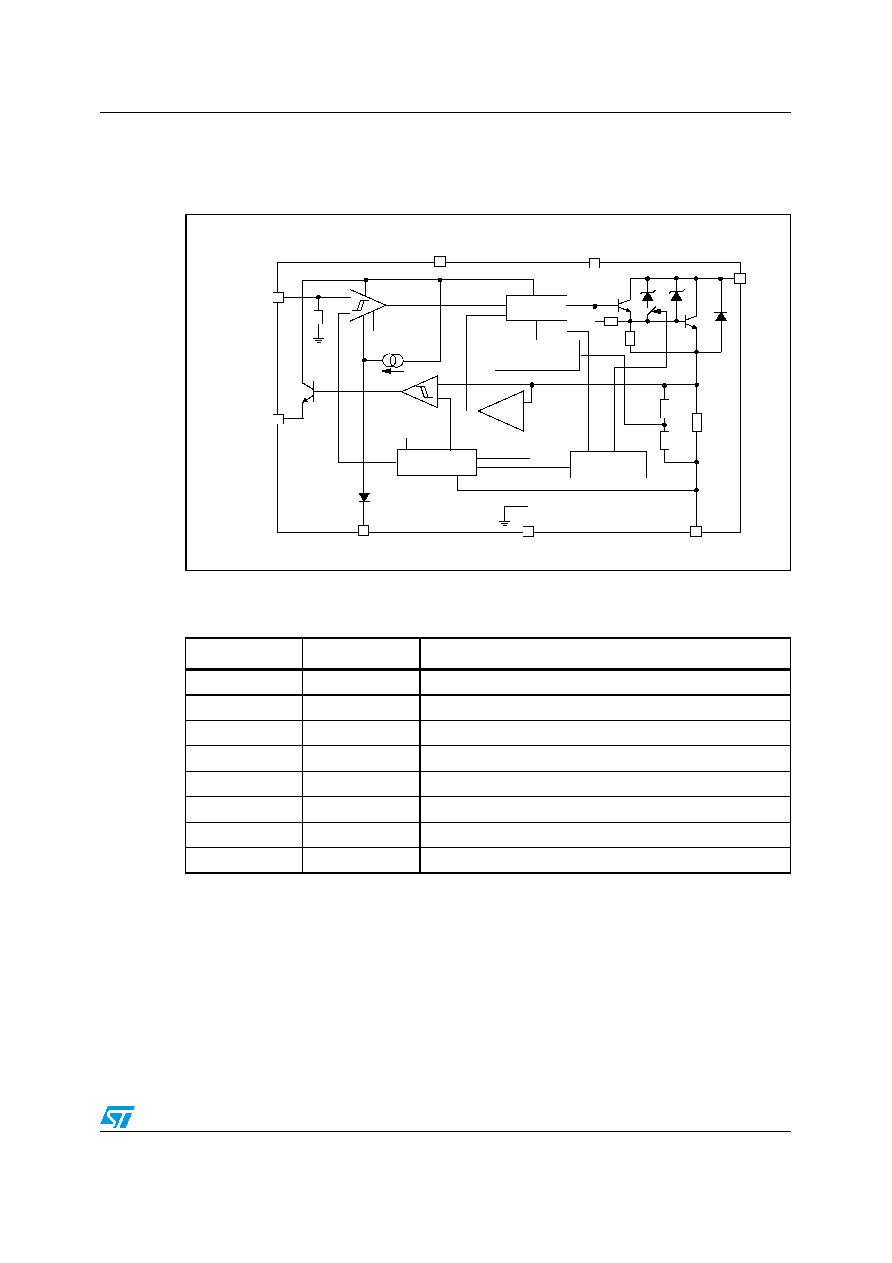

5 / 19 page ![]() VB525SP-E Block diagram and pin description Doc ID 18022 Rev 2 5/19 1 Block diagram and pin description Figure 1. Block diagram Table 2. Pin function Pin number Name Function 1, 5 LGND Signal ground 2, 3, 4 GND Emitter power ground 6E Enable(1) 1. When grounded the input is enabled 7VCC Logic supply voltage 8 BD Base darlington 9 INPUT Logic input channel (internal pull down) 10 FLAG Diagnostic output signal (open emitter) Tab HVC Primary coil output driver (open collector) DRIVER GND REFERENCE RSENSE VCC HVC VIN QUASI PROP. BASE CURRENT - THERMAL PROTECTION BD E DIAGNOSTIC OUTPUT VCC VR VF1 VLIM VTH SN LIMITER LGND |
|
|
